Elektrisches 230-V-Schwingfluegelfenster

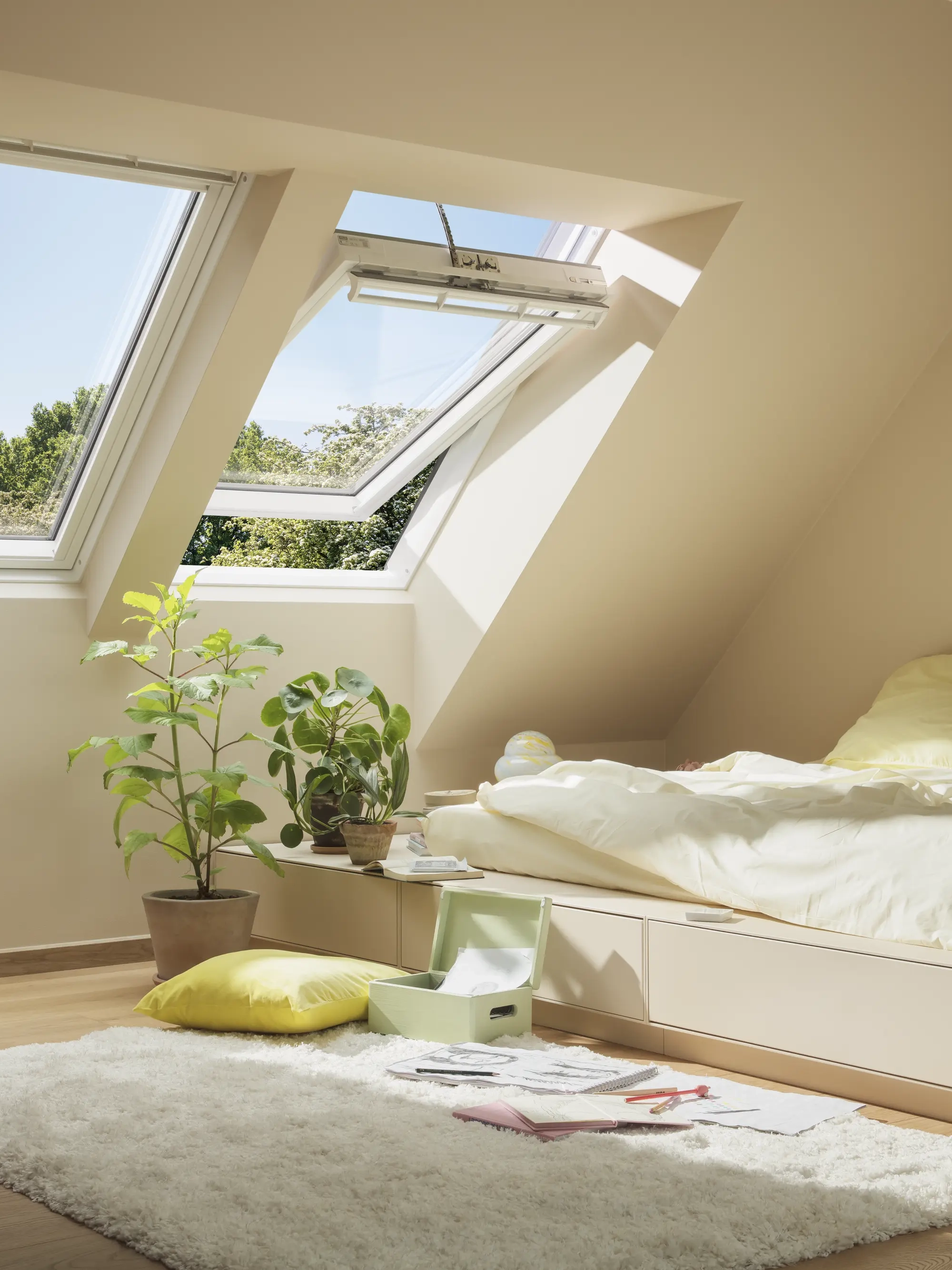

Kinderzimmer im Dachgeschoss mit schräger Decke und zu öffnendem und schließendem VELUX-Dachfenster mit VELUX Jalousien, gemütliche Einrichtung.

Elektrisches 230 V Schwingflügelfenster

Die Lösung für die kabelgebundene Integration

Das neue elektrische VELUX 230 V Schwingflügelfenster überzeugt durch seine einfache Installation: Dank direkter kabelgebundener 230 V Ansteuerung kann es ohne zusätzliches VELUX Interface in Hausautomationssysteme integriert oder bequem über einen Schalter bedient werden. Ideal für Neubauprojekte und umfangreiche Sanierungen.

Stromanschluss und BedienungDas elektrische 230 V Schwingflügelfenster wird mit dem 6-adrigen Kabel direkt an die 230 V Netzspannung angeschlossen. Ansteuerung über ein externes Smart-Home-System oder einen externen Schalter (nicht im Lieferumfang des Fensters enthalten).

Rundum-SchutzDas neue elektrische 230 V Schwingflügelfenster kann ganz einfach mit einem elektrisch betriebenen VELUX Aussenrollladen kombiniert werden. Die Steuerung des Aussenrollladens erfolgt ebenfalls über die kabelgebundene Integration.

RegensensorDank des integrierten Regensensors können Ihre Kunden ganz beruhigt sein – er schliesst das Schwingflügelfenster bei Regen automatisch und schützt so das Haus vor Wasserschäden.

Vorteile für Ihre Kunden

Leicht zu lüften

Öffnen und schliessen des elektrisch betriebenen Dachfensters mit nur einem Knopfdruck - für frische Luft in den Räumen.

Badezimmer mit schräger Decke und VELUX Dachfenster, moderner Dusche und Waschtisch.

Sicher vor Regen

Der integrierte Regensensor schliesst das Fenster automatisch, wenn es regnet, um das Zuhause zu schützen.

Einklemmschutz

Durch das Erkennen von Hindernissen während des Schliessens

Automatische Steuerung

Durch das Smart-Home-System

Vorteile für Sie

Regensensor inklusive (bei Bedarf kann auch ein Regensensor eines Drittanbieters in das Hausautomationssystem integriert werden)

Anschluss von Fenster und Aussenrollladen über das 6-adrige Kabel(jeweils 2 Kabel pro Fenster und pro Aussenrollladen)

Schaltplan

Es stehen zwei Leitungen für das Fenster (Öffnen/Schliessen) und zwei für den Aussenrollladen (Hoch/Runter) zur Verfügung. Jede Leitung ist farblich eindeutig gekennzeichnet, wie auf dem Etikett und im Schaltplan angegeben.

Die Funktion des Eingangs wird über die anliegende 230‑V‑Zuleitung definiert. Wird nur das Fenster mit 230 V versorgt, reagiert ausschliesslich dieses auf die Steuersignale.

Sind Fenster und Aussenrollladen gleichzeitig angeschlossen, reagieren beide Produkte entsprechend auf die Befehle über das Steuerkabel. Jedes Produkt muss an einen eigenen Schalter angeschlossen werden.

Schaltplan herunterladen

Test-Kit 230 V für Fenster und Rollladen (ZZZ 275)

Um die Funktionsfähigkeit des 230 V Elektro-Dachfensters für kabelgebundene Integration nach dem Einbau zu testen, bieten wir als Zubehör ein Test-Kit (ZZZ 275) an. Da es wiederverwendet werden kann, muss dies nur einmal erworben werden.

Anleitung herunterladen (PDF)

Sehen Sie sich unser Video an: Einfache Montage und Funktionsprüfung mit dem Test-Kit ZZZ 275 für 230 V (separat erhältlich)

Technische Unterlagen für das 230 V Dachfenster

Einbauanleitung GGU/GGL Elektro

230 V für kabelgebundene Integration

Weitere technische Unterlagen

FAQ - Fragen und Antworten

Kann ich ein elektrisches Rollo an das elektrische 230 V Schwingflügelfenster anschliessen?

Wir empfehlen, elektrische Rollos nicht an 230 V Schwingflügelfenster anzuschliessen, da sie nicht dafür ausgelegt sind, Steuerbefehle über das Kabel zu empfangen. Das Schwingflügelfenster verfügt über elektrische Halterungen, sodass das Rollo ausschliesslich über den mitgelieferten Wandtester und nicht über eine 230‑V‑Integration betrieben werden kann

Wie schliesse ich einen Aussenrollladen an das elektrische 230 V Schwingflügelfenster an?

Bei elektrischen 230 V GGL/GGU‑Schwingflügelfenster wird der Aussenrollladen über die Anschlussdose mit den beiden Rollladenleitungen verbunden. Die Stromversorgung erfolgt über das Netzkabel des Schwingflügelfenster, das den Rollladen über das integrierte Netzteil mit Energie versorgt.

Muss ich den VELUX Regensensor verwenden oder kann ich auch einen Regensensor eines Drittanbieters nutzen?

Wir empfehlen grundsätzlich die Nutzung des originalen VELUX Regensensors, um das Eindringen von Regen zuverlässig zu verhindern. Es ist jedoch möglich, den vorhandenen Sensor zu entfernen und stattdessen einen Regensensor eines externen Gebäudemanagementsystems zu verwenden.

Wie schliesse ich einen elektrischen Aussenrollladen an einem manuell bedienbaren Schwingflügelfenster (GGL/GGU) mit 230 V an?

"Für die Installation an einem neu eingebauten, manuell bedienbaren Schwingflügelfenster wird das Netzteil KLC 230 benötigt. Dieses Netzteil wird in das Schwingflügelfenster eingebaut und stellt einen 230‑V‑Anschluss zur Verfügung.

Das Netzteil KLC 230 EU darf nur verwendet werden, wenn ein elektrischer Rollladen mit 230 V an einem manuellen Schwingflügelfenster betrieben werden soll. Verfügbar ab Grösse FK."

Wie kann der Kunde Schwingflügelfenster und Aussenrollladen an einen herkömmlichen Schalter anschliessen?

Schwingflügelfenster und Aussenrollladen verfügen jeweils über zwei Drähte, die an ein Relais in einem Schalter angeschlossen werden müssen (ein Schalter pro Produkt). Wird nur ein Produkt installiert, müssen die ungenutzten Leitungen des anderen Produkts fachgerecht abgeklemmt werden.

Kann das Schwingflügelfenster auch bei Regen geöffnet werden?

Ja, die Überbrückungsfunktion des Regensensors bleibt auch bei Anschluss an einen externen Schalter erhalten. Drücken Sie innerhalb von 3 Sekunden zweimal die Taste „Fenster öffnen“, somit bleibt das Fenster dann 15 Minuten lang halb geöffnet.
