Typen E-W
- Für profilierte Bedachungsmaterialien bis 12 cm Profilhöhe
- Dachneigungsbereich: 15°–90°
- Einbauhöhe: Standard (rote Linie)
Das VELUX Einbauprodukte-System
- Eindeckrahmen
Sie sind genau auf die Fensterabmessungen abgestimmt und lassen sich perfekt in Ihre Bedachungsmaterialien einbinden. Die Unterdachschürze und das Wärmedämmrahmen-Set sind im Lieferumfang des Eindeckrahmens enthalten. - Unterdachschürze (BFX)
Diese dient als zuverlässige Abdichtung zwischen Dachfenster und Unterdach. Die verstellbare Regenrinne leitet das von oben herabfliessende Wasser vom Dachfenster weg. - Wärmedämmrahmen-Set (BDX)
Das Dämm- und Anschluss-Set mit flexiblem Schaum sorgt für einen festen und sicheren Sitz auf der Dachkonstruktion. - Dampfbremse (BBX)
Sie sorgt für einen luft- und dampfdichten Anschluss an die dachseitige Luftdichtigkeitsschicht und Dampfsperre (inkl. Klebeband). Auf die Fenstergrösse abgestimmter Folienkranz mit verschweissten Ecken und Klemmprofilen. - Innenverkleidung (LSB/LSC/LSD)
Die vorgefertigten Verkleidungen sorgen für einen einfachen und luftdichten Anschluss. Die Dampfbremse ist im Lieferumfang enthalten.

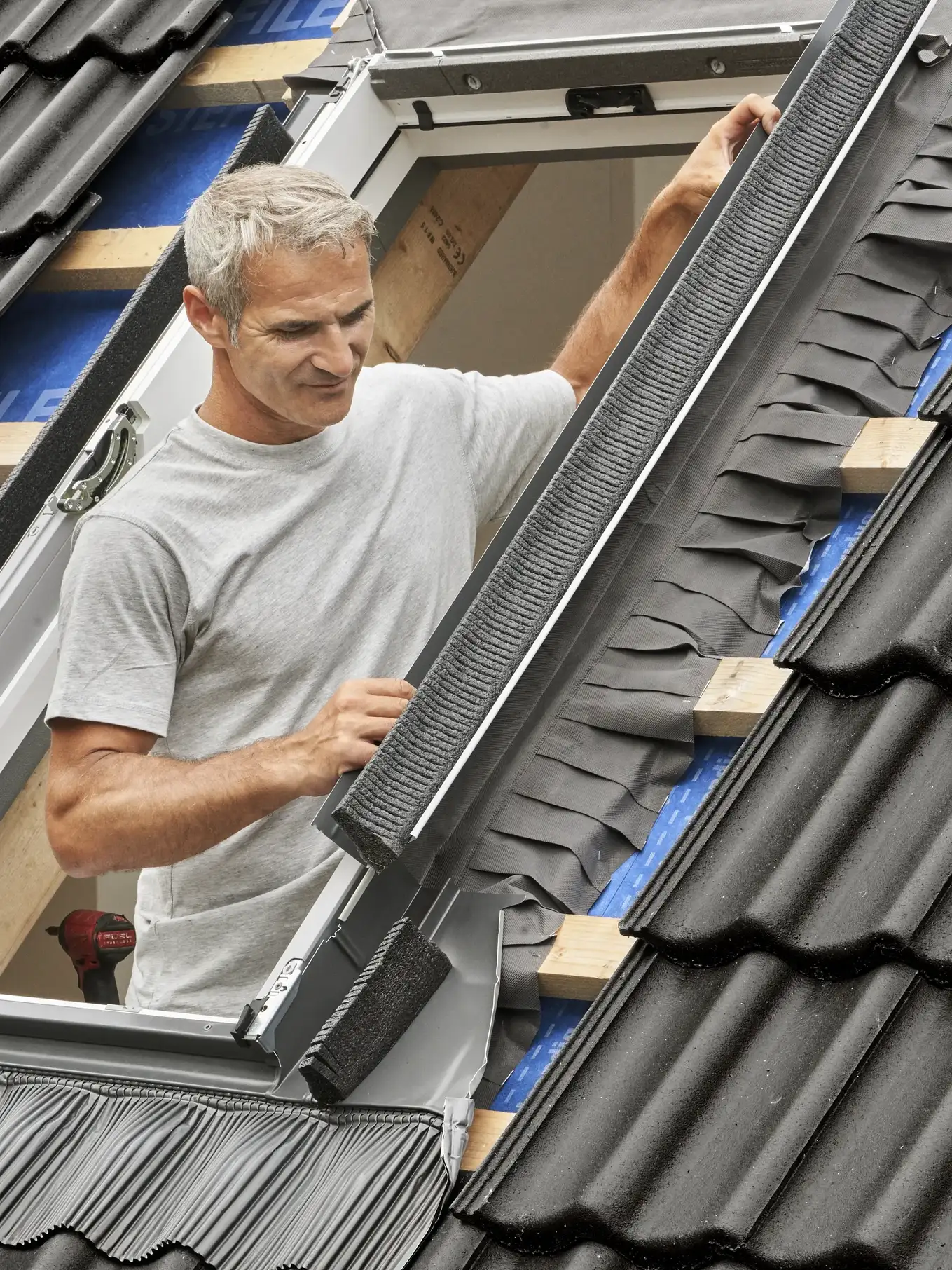

VELUX Eindeckrahmen
Die VELUX Eindeckrahmen gewährleisten einen regensicheren Anschluss zwischen den VELUX Dachfenstern und der Dachdeckung und sorgen für eine harmonische Integration in die Dachebene.
Verschiedene Einbauniveaus – für mehr Flexibilität
VELUX Dachfenster sind in zwei Einbauhöhen erhältlich: für Standardeinbau oder vertieften Einbau.
Beim vertieften Einbau (blaue Markierung am Fenster) sitzt das Dachfenster 4 cm tiefer in der Dachkonstruktion im Vergleich zum Standard-Einbau (rote Markierung am Fenster). Dadurch ragt das Fenster weniger weit über die Dachlinie hinaus, was für eine schlanke, stromlinienförmige Optik sorgt. Um die optimale Energieeffizienz zu erzielen, empfehlen wir den Einbau mit dem BDX Wärmedämmrahmen-Set und der BFX Unterdachschürze, die im Eindeckrahmenpaket 2000 enthalten sind.
Eindeckrahmen für profilierte Bedachungsmaterialien
Eindeckrahmen für flache Bedachungsmaterialien
Eindeckrahmenpakete
Unsere beiden Eindeckrahmen-Sets enthalten alles, was Sie für ein optimales Einbauergebnis benötigen. Beide Eindeckrahmenpakete wurden sorgfältig entwickelt, um jeden Schritt des Einbauprozesses so einfach wie möglich zu gestalten.
So erleichtern beispielsweise die Magnetschrauben die Montage und die Unterdachschürze BFX lässt sich einfach ausrollen. Auch die Entsorgung ist einfach, denn die Verpackung enthält kein Plastik mehr. Sie können sie einfach als Kartonabfall entsorgen.
Profiset: Eindeckrahmen inkl. BDX + BFX (2000 Variante)
Das optimale Eindeckrahmenset, um auch die fachgerechte Wärmedämmung zwischen Fenster und Dach einfach herstellen zu können.
- Inklusive Wärmedämmrahmen BDX
- Inklusive Unterdachschürze BFX mit Wasserableitrinne
Eindeckrahmen inkl. BFX (1000 Variante)
Ein einfach zu installierendes Eindeckrahmenset für den regensicheren Dachanschluss.
- Inklusive Unterdachschürze BFX mit Wasserableitrinne
Kombination von Dachfenstern
Nebeneinander: Nebeneinander: lichter Blendrahmen-Abstand "a“.
Die Kombi-Eindeckrahmen mit flexibler Rinne bieten alle Komponenten, die Sie für den unkomplizierten und passgenauen Einbau von Lichtlösungen brauchen. Die innovative und patentierte flexible Rinne macht dabei den Einbau noch einfacher. Die Mittelrinne kann bei Kombinationen nebeneinander flexibel zwischen 10–16 cm eingestellt werden, sodass sie immer zum Fensterabstand vor Ort passt. Sie können den Eindeckrahmen also ganz entspannt bestellen, ohne dass vorher genaue Abmessungen vor Ort notwendig sind.
Übereinander: lichter Blendrahmen-Abstand "b"
Für alle Elemente, bei denen in den Zeichnungen "b" angegeben ist, muss bei der Bestellung der lichte Blendrahmen- Abstand zum darunterliegenden Dachfenster angegeben werden, wahlweise E (10 cm) für Dachfenster ohne Aussenrollladen oder Solar-/Elektro-Hitzeschutz-Markisette, J (25 cm) für Dachfenster mit Aussenrollladen oder Solar-/Elektro-Hitzeschutz-Markisette. Bitte ergänzen Sie den entsprechenden Buchstaben an der letzten Stelle der Artikelnummern.
Integration von VELUX Dachfenstern in Photovoltaik-Systeme
VELUX Dachfenster lassen sich in der Regel mit allen gängigen Aufdach-Photovoltaik-(PV)-Systemen kombinieren.
Sofern Indach-PV-Module neben dem VELUX Fenster im Dach integriert werden sollen, bietet VELUX spezielle Eindeckrahmen, welche eine geprüfte Wetter und Regenbeständigkeit aufweisen.
In der Regel können VELUX Dachfenster auch wie gewohnt mit VELUX Aussenrollläden ausgestattet werden.
Wärmedämmrahmen-Set und Unterdachschürze
Das Wärmedämmrahmen-Set sorgt für eine fachgerechte Herstellung der Dämmung zwischen Fenster und Dach. Der Dämmrahmen isoliert den Dachfensterrahmen und reduziert so den Wärmeverlust und vermeidet Wärmebrücken. Die Kombination aus hartem und flexiblem Schaumstoff gewährleistet eine dichte, energieeffiziente Montage an der Dachkonstruktion. Der flexible Dämmrahmen lässt sich für eine schnelle Installation komprimieren.
Die Unterdachschürze BFX sorgt für einen perfekten Sitz und einen regensicheren Anschluss an unterschiedliche Ausführungen eines Unterdaches. Sie ist einfach zu montieren: einfach auf das Dachfenster legen und ausklappen. Im Lieferumfang der Schürze ist eine verstellbare und selbsttragende Wasserableitrinne enthalten. Diese leitet das Wasser vom Kopf des Dachfensters weg, wenn es oberhalb zu einer Undichtigkeit kommt.
Luft- und dampfdichter Einbau
Die Dampfbremse BBX ermöglicht einen luft- und dampfichten Anschluss an die dachseitige Luftdichtigkeitsschicht und Dampfsperre, um Kondensatbildung in der Dachkonstruktion vorzubeugen.
Durch den auf die Fenstergrösse abgestimmten Folienkranz mit verschweissten Ecken und Klemmprofilen ist eine einfache Montage in der Fensternut und ein perfekter Sitz gewährleistet.
Innenfutter
Sie suchen nach einer gebrauchsfertigen Lösung, um dem Innenbereich den letzten Schliff zu verpassen? Die VELUX Innenfutter lassen sich ganz einfach einbauen und erfordern keinen zusätzlichen Anstrich. Die VELUX Innenfutter bestehen aus strapazierfähigem PVC, sind wasserfest und wartungsfrei und passen perfekt in VELUX Dachfenster.
Das einzigartige Design lässt Platz für zusätzliches Dämmmaterial, um Wärmebrücken zu vermeiden.
VELUX Innenfutter werden mit der VELUX BBX Dampfsperrschürze ausgeliefert.
